Einbau einer Erdsonden-Wärmepumpe mit Invertertechnik und Kühlung über die Bodenheizung
Die Wärmepumpe wurde an Stelle des alten Elektrospeichersystems eingebaut. Dank der Invertertechnik kann die Wärmepumpe direkt auf die Fussbodenheizung angeschlossen werden. Mit einem zusätzlichen Wärmetauscher kann im Sommer Wärme aus dem Unterlagsboden abgeführt und in die Erdsonde abgegeben werden (Kühlung als Freecooling). Dabei sind nur die Umwälzpumpen, nicht aber der Kompressor in Betrieb. Diese Art der Kühlung ist besonders energieeffizient und trägt zu einer Entlastung (Regeneration) der Erdsonde bei, da Wärme in die Erdsonde zurückgeführt wird. Das Warmwasser wird über den Beistellboiler mit Heizregister aufbereitet. Insgesamt steht nach der Sanierung mehr Platz als mit dem alten Heizsystem zur Verfügung.

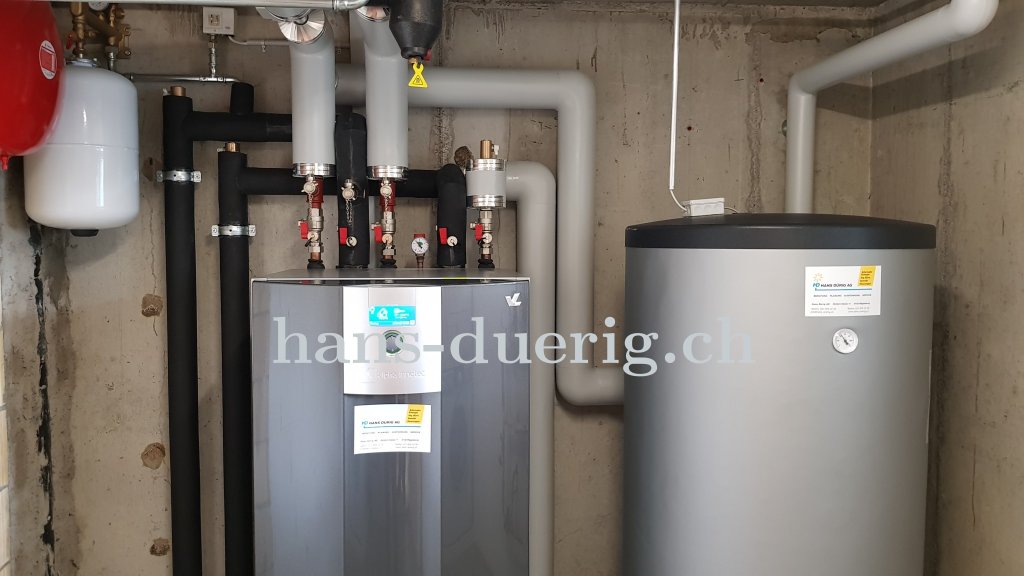

Detailansicht der Wärmepumpeninstallation
Ansicht auf die Bedienseite der Wärmepumpe mit dem integrierten Regelgerät für alle Einstellungen der Raumheizung, der Raumkühlung und der Warmwasseraufbereitung

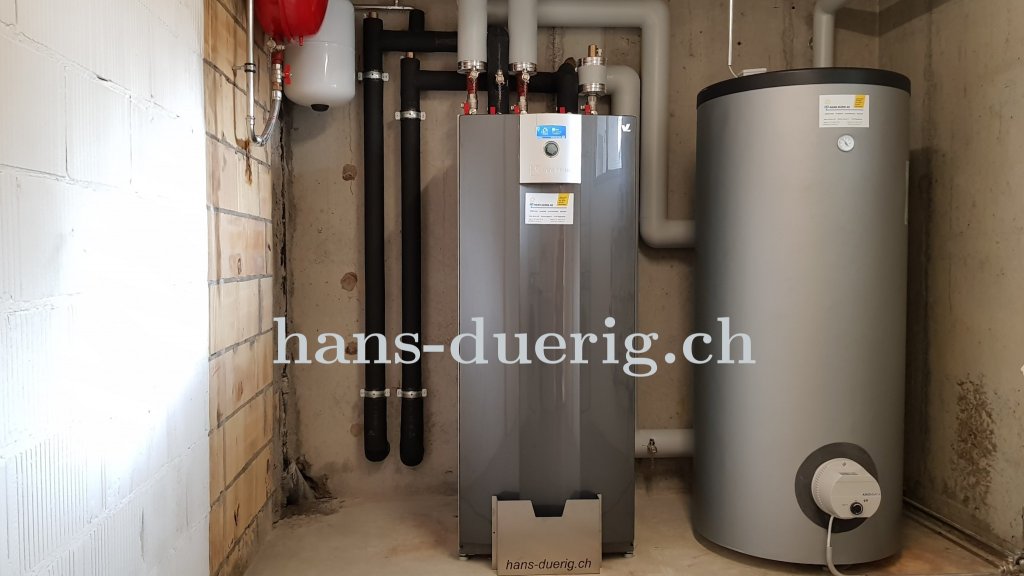

gesamte Installation der Wärmepumpe
Die gesamte Installation der Sole/Wasser-Wärmepumpe mit dem Beistellboiler kann auf einer kleinen Grundfläche gemacht werden. Insgesamt steht nach der Sanierung mehr Platz als vorher zur Verfügung.

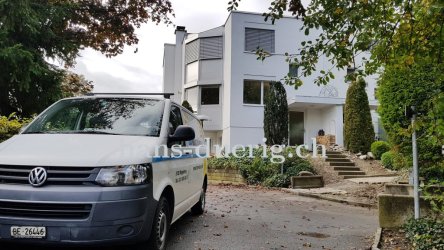

Reihenhaus mit Erdsonde-Wärmepumpe
Aussenansicht des Gebäudes (Reihen-Eckhaus), welches mit der dem Einbau der Sole/Wasser-Wärmepumpe saniert wurde.
