Innen aufgestellte Wärmepumpe STIEBEL ELTRON WPL 19I für die Raumheizung und Warmwasseraufbereitung.
Die Wärmepumpe wurde im ehemaligen Aufstellungsraum der Öltanks installiert. Die Zuluft wird mit einem isolierten Luftschlauch auf die Wärmepumpe geführt und die Abluft mit einem Kanal aus Blech (innen isoliert) im darüberliegenden Geschoss nach aussen geführt. Ein Kombispeicher dient für die Warmwasseraufbereitung mit einem Durchlaufboiler und für den Anschluss der Heizungsgruppe auf die bestehende Wärmeverteilung mit Heizkörpern.

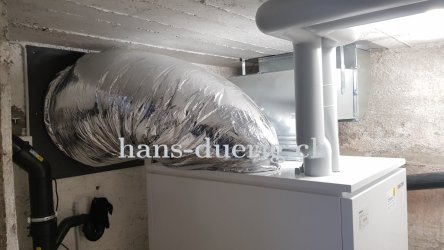

Wärmepumpe innen aufgestellt
Innen aufgestellte Wärmepumpe von STIEBEL ELTRON / WPL 19 I mit Invertertechnik. Die Luftführung erfolgt mit einem Luftschlauch für die Zuluft und mit einem Blechkanal für die Fortluft.

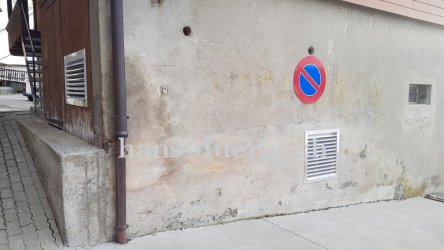

Zu- und Abluft mit Wetterschutzgitter
Die Abluft (links) und die Zuluft sind durch die Anordnung über die Gebäudeecke gut getrennt, so dass keine Fehlzirkulation entsteht.
Kombispeicher mit Hydraulik
Der Kombienergiespeicher mit Hygieneboiler (Durchlaufboiler) mit der fertig aufgebauten Hydraulik: links Speicherladung, rechts Heizgruppe mit Entladegruppe und Mischventil.
